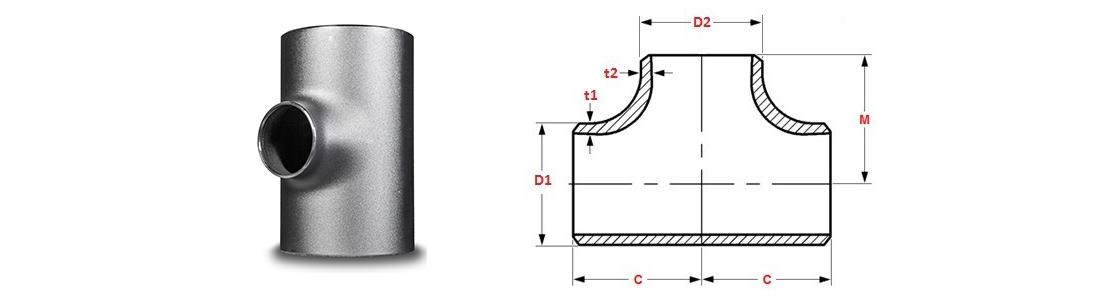

Varratnélküli T-idomok
EN10253-2 Type A / P235GH TC1, Type B / P355NH/NL1 TC2

Átmérő
Méretek (D1, t1, D2, t2)
(mm)
Hosszúság (C)
(mm)
Magasság (M)
(mm)
Anyagminőség
P235GH TC1
Anyagminőség
P355NL1 TC2

Súly (kg/db)

Végek
DN15 21,3 2,0 21,3 2,0 25 25
0,09 sima
3,2 3,2
0,12 rézselt
4,0 4,0
0,35 rézselt
DN20 26,9 2,3 26,9 2,3 29 29
0,15 sima
3,2 3,2
0,20 rézselt
4,0 4,0
0,46 rézselt
2,3 21,3 2,0
0,15 sima
3,2 3,2
0,20 rézselt
4,0 4,0
0,34 rézselt
DN25 33,7 2,6 33,7 2,6 38 38
0,26 sima
3,2 3,2
0,30 rézselt
3,6 3,6
0,68 rézselt
4,5 4,5
0,84 rézselt
2,6 26,9 2,3
0,26 sima
3,2 3,2
0,57 rézselt
4,5 4,0
0,84 rézselt
2,6 21,3 2,0
0,26 sima
3,2 3,2
0,57 rézselt
4,5 4,0
0,84 rézselt
DN32 42,4 2,6 42,4 2,6 48 48
0,42 sima
3,6 3,6
0,57 rézselt
5,0 5,0
1,48 rézselt
2,6 33,7 2,6
0,42 sima
3,6 3,2
0,57 rézselt
2,6 26,9 2,3
0,42 sima
3,6 3,2
0,57 rézselt
2,6 21,3 2,0
0,42 sima
3,6 3,2
0,57 rézselt
DN40 48,3 2,6 48,3 2,6 57 57
0,59 sima
4,0 4,0
0,85 rézselt
5,0 5,0
2,00 rézselt
2,6 42,4 2,6
0,59 sima
4,0 3,6
0,85 rézselt
2,6 33,7 2,6
0,59 sima
4,0 3,2
0,85 rézselt
5,0 4,5
2,00 rézselt
2,6 26,9 2,3
0,59 sima
4,0 3,2
0,85 rézselt
5,0 4,0
2,00 rézselt
DN50 60,3 2,9 60,3 2,9 64 64
0,83 sima
4,5 4,5 2,58 rézselt
5,6 5,6
3,00 rézselt
2,9 48,3 2,6 60
0,79 sima
4,5 4,0
1,25 rézselt
5,6 5,0
3,00 rézselt
2,9 42,4 2,6 57
0,76 sima
4,5 3,6
1,20 rézselt
2,9 33,7 2,6 51
0,72 sima
4,5 3,2
1,20 rézselt
5,6 4,5
3,00 rézselt
DN65 76,1 2,9 76,1 2,9 76 76
1,25 sima
5,0 5,0
2,00 rézselt
6,3 6,3
5,32 rézselt
2,9 60,3 2,9 70
1,20 sima
5,0 4,5
1,90 rézselt
6,3 5,6
5,62 rézselt
2,9 48,3 2,6 67
1,26 sima
5,0 4,0
1,85 rézselt
2,9 42,4 2,6 64
1,12 sima
5,0 3,6
1,85 rézselt
DN80 88,9 3,2 88,9 3,2 86 86
1,85 rézselt
5,0 5,0
5,85 rézselt
5,6 5,6
3,10 rézselt
6,3 6,3
7,31 rézselt
3,2 76,1 2,9 83
1,85 rézselt
5,6 5,0
3,10 rézselt
6,3 6,3
7,37 rézselt
3,2 60,3 2,9 76
1,80 rézselt
5,6 4,5
2,90 rézselt
6,3 5,6
7,37 rézselt
3,2 48,3 2,6 73
1,70 rézselt
5,6 4,0
2,80 rézselt
6,3 5,0
7,37 rézselt
DN100 114,3 3,6 114,3 3,6 105 105
3,10 rézselt
5,0 5,0
11,59 rézselt
6,3 6,3
5,30 rézselt
7,1 7,1
16,45 rézselt
3,6 88,9 3,2 98
3,00 rézselt
6,3 5,6
5,10 rézselt
7,1 6,3
16,45 rézselt
3,6 76,1 2,9 95
2,90 rézselt
6,3 5,0
5,00 rézselt
3,6 60,3 2,9 89
2,90 rézselt
6,3 4,5
4,85 rézselt
7,1 5,6
16,45 rézselt
DN125 139,7 4,0 139,7 4,0 124 124
4,8 rézselt
6,3 6,3
7,4 rézselt
8,0 8,0
21,0 rézselt
4,0 114,3 3,6 117
4,7 rézselt
6,3 6,3
10,8 rézselt
8,0 7,1
21,0 rézselt
4,0 88,9 3,2 111
4,6 rézselt
6,3 5,6
10,7 rézselt
4,0 76,1 2,9 108
4,5 rézselt
6,3 5,0
10,4 rézselt
DN150 168,3 4,5 168,3 4,5 143 143
7,0 rézselt
7,1 7,1
11,0 rézselt
8,0 8,0
32,7 rézselt
4,5 139,7 4,0 137
6,9 rézselt
7,1 6,3
10,8 rézselt
4,5 114,3 3,6 130
6,7 rézselt
7,1 6,3
10,7 rézselt
8,0 7,1
32,7 rézselt
4,5 88,9 3,2 124
6,6 rézselt
7,1 5,6
10,4 rézselt
8,0 6,3
32,7 rézselt
DN200 219,1 6,3 219,1 6,3 178 178
14,9 rézselt
8,0 8,0
19,1 rézselt
8,8 8,8
72,6 rézselt
6,3 168,3 4,5 168
14,4 rézselt
8,8 8,0
72,6 rézselt
6,3 139,7 4,0 162
13,6 rézselt
6,3 114,3 3,6 156
13,6 rézselt
8,8 7,1
72,6 rézselt
DN250 273,0 6,3 273,0 6,3 216 216
22,0 rézselt
8,8 8,8
31,0 rézselt
10,0 10,0
115,0 rézselt
6,3 219,1 6,3 203
20,3 rézselt
10,0 8,8
106,8 rézselt
6,3 168,3 4,5 194
10,3 rézselt
10,0 8,0
106,8 rézselt
DN300 323,9 7,1 323,9 7,1 254 254
35,0 rézselt
10,0 10,0
140,0 rézselt
7,1 273,0 6,3 241
34,1 rézselt
10,0 10,0
140,0 rézselt
7,1 219,1 6,3 229
34,1 rézselt
10,0 8,8
140,0 rézselt
